Ficha técnica del producto:
Boquilla de soplado Rotativa G1/2" Serie BSR
| Gama | Soplado |
|---|---|
| Categoría | Boquillas de soplado |
| Tipo | Giratorio |
| Suministro vacío | Macho G1/2" |
| Presión (bar) | 6 bar Máx. |
| Masa | 458,85 g |
| Nivel sonoro | 102 dB a 6 bar |
| Consumo de aire comprimido | 1361 l/min a 6 bar |
Referencia de la variante: BSR 12 240
- Materiales: Aluminio anodizado
Principio de funcionamiento
Soplado dinámico de amplia cobertura para la limpieza, el secado y la refrigeración industrial.
Las boquillas rotativas BSR NOVACOM utilizan aire comprimido para generar un movimiento de rotación continuo. Este principio permite barrer automáticamente una zona más amplia que una boquilla fija tradicional.
Gracias a su diseño sencillo y robusto, garantizan un soplado dinámico eficaz para la eliminación de polvo, la limpieza de piezas, la evacuación de agua después del lavado, así como la refrigeración localizada de equipos y productos industriales.
La velocidad de rotación varía según la presión de alimentación, lo que permite adaptar la cobertura de soplado a las necesidades de la aplicación.

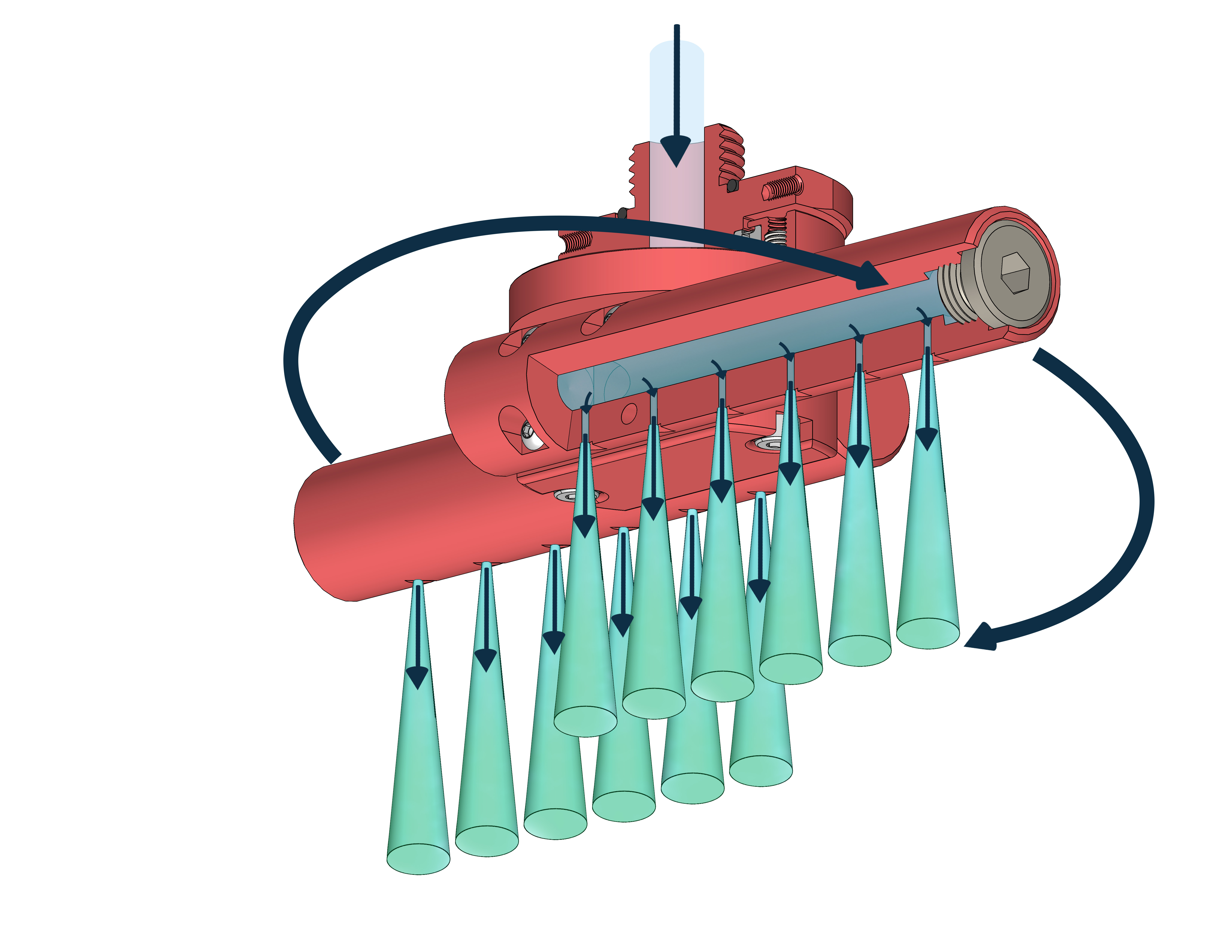

La boquilla rotativa BSR es accionada directamente por el aire comprimido. El flujo de aire genera una rotación continua del cabezal de soplado, creando un efecto de barrido sobre la zona a tratar.
Esta tecnología permite:
- aumentar la superficie cubierta.
- mejorar la eficacia del soplado.
- reducir las zonas no tratadas.
- obtener una limpieza más homogénea.
- mejorar el secado de piezas complejas.
El movimiento rotativo es especialmente adecuado para operaciones de eliminación de polvo, limpieza industrial y evacuación de líquidos.
Información técnica
| BENEFICIOS DE USO DE LA BOQUILLA DE SOPLADO BSR 12 240* (en comparación con un tubo Ø12 int.) | Aumento del soplado (%) | Reducción del ruido (%) | ||
|---|---|---|---|---|
| hasta +70% | hasta -17% | |||
| RENDIMIENTO DE LA BOQUILLA DE SOPLADO BSR 12 240* | Presión (bar) | Consumo de aire (l/min) | Nivel sonoro (dB) | |
| 2 | 470 | 92 | ||
| 6 | 1361 | 102 | ||
CARACTERÍSTICAS DE LA BOQUILLA DE SOPLADO BSR 12 240
• Conexión: Macho G1/2" • Peso: Aluminio: 458,85 g
• Temperatura máxima de uso: Aluminio: 150°C • Presión máxima: 6 bar
* NOTA: Las mediciones presentadas en esta ficha técnica se realizaron en laboratorio, en un entorno estrictamente controlado. Es importante señalar que las condiciones en un entorno industrial real pueden diferir y que la inestabilidad de presión de un compresor industrial podría generar valores diferentes de los obtenidos en laboratorio. Estos datos se proporcionan únicamente a título informativo. Para obtener el rendimiento óptimo de la boquilla de soplado rotativa, recomendamos utilizar un tubo de alimentación de aire comprimido con un diámetro interior mínimo de 12 mm.
Aplicaciones industriales
- Industria alimentaria
- Industria automotriz
- Industria farmacéutica
- Industria cosmética
- Industria del embalaje
- Industria mecánica
- Robótica y automatización
Usos habituales
- Eliminación de polvo de piezas y componentes
- Limpieza de superficies industriales
- Evacuación de agua después del lavado
- Secado de productos
- Refrigeración de piezas
- Refrigeración de herramientas
- Limpieza de transportadores
- Eliminación de virutas y residuos
Condiciones de uso
- Presión de uso: de 2 a 7 bar
- Temperatura máxima: hasta 150°C
- Aire recomendado: aire comprimido limpio y seco
- Filtración recomendada: filtración contra agua y aceites
- Posición de montaje: horizontal o vertical
Para garantizar el mejor rendimiento y una vida útil óptima, se recomienda utilizar aire comprimido correctamente filtrado.
Ventajas de las boquillas rotativas BSR
- Cobertura de soplado ampliada:
el movimiento de rotación permite tratar una superficie más amplia que una boquilla fija, sin desplazamiento mecánico adicional: (Ø de soplado 240 mm) - Reducción del consumo de aire:
el efecto de barrido mejora la eficacia del soplado y puede contribuir a reducir el consumo de aire comprimido. - Funcionamiento continuo:
el diseño robusto de la boquilla BSR permite un uso continuo en entornos industriales. - Instalación sencilla:
la boquilla puede instalarse en posición horizontal o vertical según las limitaciones de la instalación. - Mantenimiento reducido:
su diseño mecánico sencillo limita las operaciones de mantenimiento.
Construcción
Las boquillas rotativas BSR NOVACOM están fabricadas en aluminio, con componentes móviles de aluminio y latón.
- Cuerpo de aluminio
- Piezas móviles de aluminio y latón
- Juntas de nitrilo
- Versión de acero inoxidable disponible bajo pedido
- Cárter de protección disponible como opción
Seguridad de uso
Como cualquier equipo rotativo, las boquillas BSR requieren el cumplimiento de las normas de seguridad vigentes.
Se recomienda:
- utilizar equipos de protección individual adecuados;
- evitar cualquier contacto con las partes en rotación;
- utilizar un cárter de protección cuando la aplicación lo requiera;
- respetar las instrucciones de montaje y uso.
