Ficha técnica del producto:
Cortina de aire circular serie RAC-2 - ØInt 25MM
| Gama | Soplado |
|---|---|
| Categoría | Cortinas de aire |
| Tipo | Circular |
| Suministro vacío | G1/4“ |
| Serie | RAC-2 |
| Ancho | 22 mm |
| Diámetro exterior | 86 mm |
| Diámetro interno | 25 mm |
| Rosca | M4 |
Referencia de la variante: RAC-2 25
- Materiales: Aluminio
Referencia de la variante: RAC-2 25 ACI
- Materiales: Acero inoxidable 316L
INFORMACIÓN TÉCNICA
| VENTAJAS DE UTILIZACIÓN DE LA CORTINA DE AIRE RAC-2 25* (en comparación con un tubo abierto) |
Reducción del consumo de aire (%) |
Reducción del ruido (%) | ||||||
|---|---|---|---|---|---|---|---|---|
| hasta -91% |
hasta -37% |
|||||||
| RENDIMIENTO DE LA CORTINA DE AIRE RAC-2 25* |
Presión (bar) | Consumo de aire (l/min) | Fuerza de empuje (N) | Nivel sonoro (dB) | Caudal de soplado (l/min) | |||
| a 150mm | a 450mm | |||||||
| 2 | 465 | 3 | 2,6 | 82 | 11625 | |||
| 6 | 1050 | 8,5 | 7,5 | 90 | 26250 | |||
| VS | ||||||||
| TUBO ABIERTO Ø8 INTERIOR* (cortado a 70 mm) |
Presión (bar) | Consumo de aire (l/min) | Nivel sonoro (dB) | Caudal de soplado (l/min) | ||||
| 6 | 5400 | 130 | 5400 | |||||
CARACTERÍSTICAS DE LA CORTINA DE AIRE RAC-2 25*
• Conexión: Hembra G1/4" • Peso: Aluminio: 273g / Acero inoxidable 316L: 758g
• Temperatura máxima de utilización: Aluminio: 150 °C / Acero inoxidable 316L: 450 °C • Presión máxima: 10 bar
* NOTA: Las mediciones presentadas en esta ficha técnica se han realizado en laboratorio, en condiciones estrictamente controladas.
Es importante tener en cuenta que las condiciones en un entorno industrial real pueden variar y que la inestabilidad de la presión de un compresor industrial puede generar valores diferentes de los obtenidos en laboratorio.
Estos datos se proporcionan únicamente a título informativo.
Para obtener un rendimiento óptimo de la cortina de aire circular, recomendamos utilizar un tubo de alimentación de aire comprimido con un diámetro interior mínimo de 8 mm.
DESCRIPCIÓN
NOVACOM desarrolla y diseña en Francia cortinas de aire de flujo circular.
Se utilizan para operaciones de soplado económico, limpieza y refrigeración de elementos perfilados.

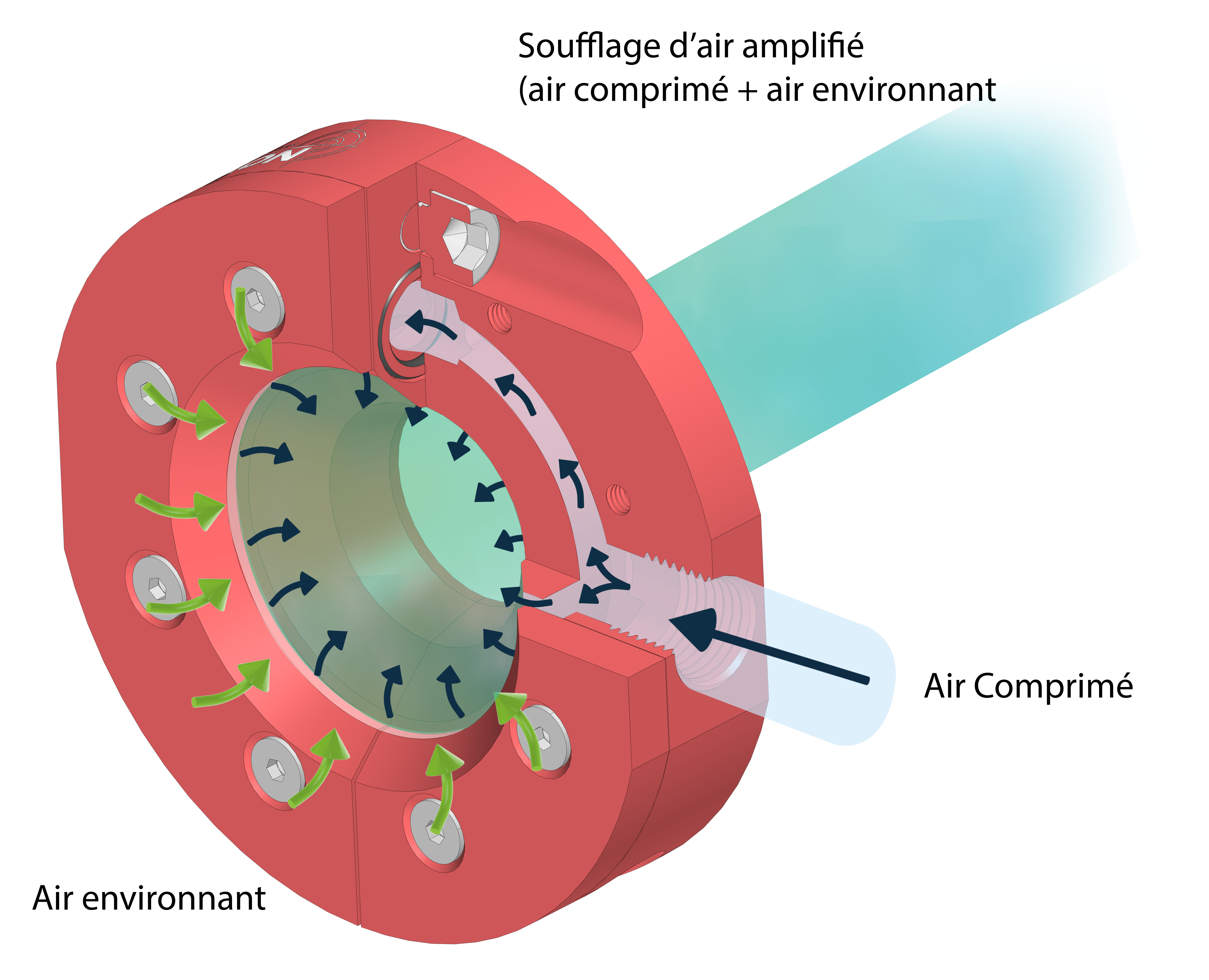

PRINCIPIO DE FUNCIONAMIENTO
El aire comprimido entrante genera un flujo de aire circular continuo, uniforme y a gran velocidad, que recorre la superficie interior.
Gracias al efecto Coanda, un fenómeno de la mecánica de fluidos, el aire ambiente es aspirado y se añade al caudal de aire inicial.
