Sistemas Venturi de NOVACOM: Adaptabilidad y Rendimiento
En NOVACOM, hemos desarrollado una amplia gama de sistemas venturi, diseñados para satisfacer una gran variedad de necesidades industriales. Nuestros venturis, fabricados en aluminio de calidad 6082 o en acero inoxidable 316L, combinan robustez y facilidad de integración en sus líneas de producción. Hemos diseñado nuestros productos para simplificar al máximo el mantenimiento: sustituya fácil y rápidamente los componentes sujetos a desgaste, como las electroválvulas y las juntas.
¿Qué Venturi elegir según sus necesidades específicas?
Gama VENTURI MONOETAPA / ANTI-OBSTRUCCIÓN: Ideal para entornos exigentes, estos modelos ligeros y compactos pueden integrarse directamente sobre una ventosa o de forma remota. La gama anti-obstrucción permite la integración en entornos considerados "contaminados" (polvo, partículas, etc.), garantizando un rendimiento óptimo.
Gama MULTIETAPA: Esta gama ofrece una mayor capacidad de aspiración con un consumo reducido, ideal para la aspiración de grandes volúmenes de aire. Integrando la tecnología avanzada del cartucho multietapa, nuestros modelos PVP y Grip garantizan una eficiencia económica superior en comparación con los sistemas monoetapa tradicionales.
Gama CAJAS DE VACÍO: Nuestras cajas se adaptan a la manipulación de objetos de diversos tamaños, como chapas, paneles de madera o superficies porosas. Disponibles en varias dimensiones estándar, pueden estar equipadas con placas con ventosas o espumas. Para necesidades específicas, también ofrecemos cajas personalizadas.
Gama TRANSPORTE NEUMÁTICO: Estos sistemas están diseñados para la aspiración y el transporte de materiales variados (polvos, gránulos, esferas, etc.), así como para aplicaciones de desgasificación. Fáciles de integrar en infraestructuras existentes, nuestras soluciones están disponibles en diferentes tamaños para satisfacer con precisión sus necesidades.
SERIE VCR-2 • VCR-2 EV
Características técnicas
| Presión (bar) | 6 |
|---|---|
| Consumo de aire (Nl/min) | 120 a 340 |
| Nivel sonoro (dB) | 82 |
| Vacío (%) | 85 |
| Aspiración (Nl/min) | 110 a 430 |
VENTAJAS
- Electroválvula con hasta 50 millones de ciclos de uso
- Alto poder de aspiración
- Mantenimiento simplificado
- Regulable
- Disponible en acero inoxidable y aluminio
- Anti-obstrucción
- Control de consumo
- Apto para entornos difíciles
¡VENTURI ANTI-OBSTRUCCIÓN PARA UN MANTENIMIENTO REDUCIDO!
Altamente recomendado para entornos contaminados (polvo, partículas, etc.), este venturi monoetapa anti-obstrucción (VCR-2) está diseñado con una arquitectura denominada "en línea", lo que significa que las impurezas generadas por el ambiente no obstruirán la boquilla. Esto permite mantener un rendimiento óptimo.
Los VCR-2 son regulables para obtener el flujo y el porcentaje de vacío óptimos según sus necesidades.
Disponible en aluminio y en acero inoxidable, resiste a los entornos extremos. Puede integrarse una electroválvula (hasta 50 millones de ciclos) (VCR-2 EV) para controlar el rendimiento.
VENTURI ANTI-OBSTRUCCIÓN CON CONTROL DE SOPLADO INVERSO
Hemos añadido una segunda electroválvula al venturi anti-obstrucción (VCR EV CS), lo que permite adaptarse a ritmos de producción elevados, interrumpiendo el vacío más rápidamente.
El soplado inverso también permite expulsar las partículas que no se eliminarían con la simple descarga.

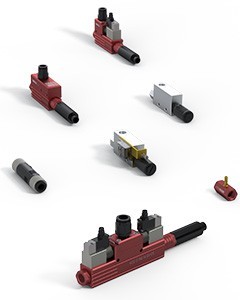

SERIE
VM1 F14 • VML 05 04 • VT 15 • VT VA 15
Proponemos una amplia gama de venturis monoetapa clásicos. Están diseñados para ser compactos y ligeros y así facilitar su integración en sus sistemas.
Para una integración directa sobre una ventosa, recomendamos las series VM, VMT, VML y VMK, que permiten generar vacío de forma independiente en cada ventosa.
La serie VT, fabricada en aluminio, es compacta y permite una integración óptima en espacios reducidos.
Pueden equiparse con un vacuestato (VT VA) para controlar con precisión el nivel de vacío deseado.
VENTURI
¡MONOETAPA, SENCILLA, FIABLE Y DURADERA!
La serie GRIP utiliza la tecnología de cartucho multietapa de 3 etapas, lo que permite obtener mejores prestaciones en comparación con un venturi monoetapa equivalente.
Fabricado completamente en aluminio, es más robusto, ofrece una mayor durabilidad en el tiempo y se adapta a todos los sectores industriales (farmacéutico, agroalimentario, embotellado, metalurgia, etc.).
Es posible integrar una electroválvula para el control del vacío (hasta 50 millones de ciclos) para gestionar el consumo, utilizando aire comprimido solo cuando sea necesario, lo que hace que el modelo "GRIP 30 EV" sea más económico.
Para aumentar el ritmo de producción, recomendamos el modelo con dos electroválvulas, "GRIP 30 EV CS", que permite un soplado inverso muy útil para liberar las piezas más rápidamente.
CARTUCHOS GRIP
3 ETAPAS
EN ALUMINIO
RENDIMIENTO DE LOS
GRIP 30/ GRIP 30 EV / GRIP 30 EV CS
| Presión (bar) | 6 |
|---|---|
| Consumo de aire (Nl/min) | 160 |
| Nivel sonoro (dB) | 82 |
| Vacío (%) | 90 a 93 |
| Aspiración (Nl/min) | 290 a 320 |

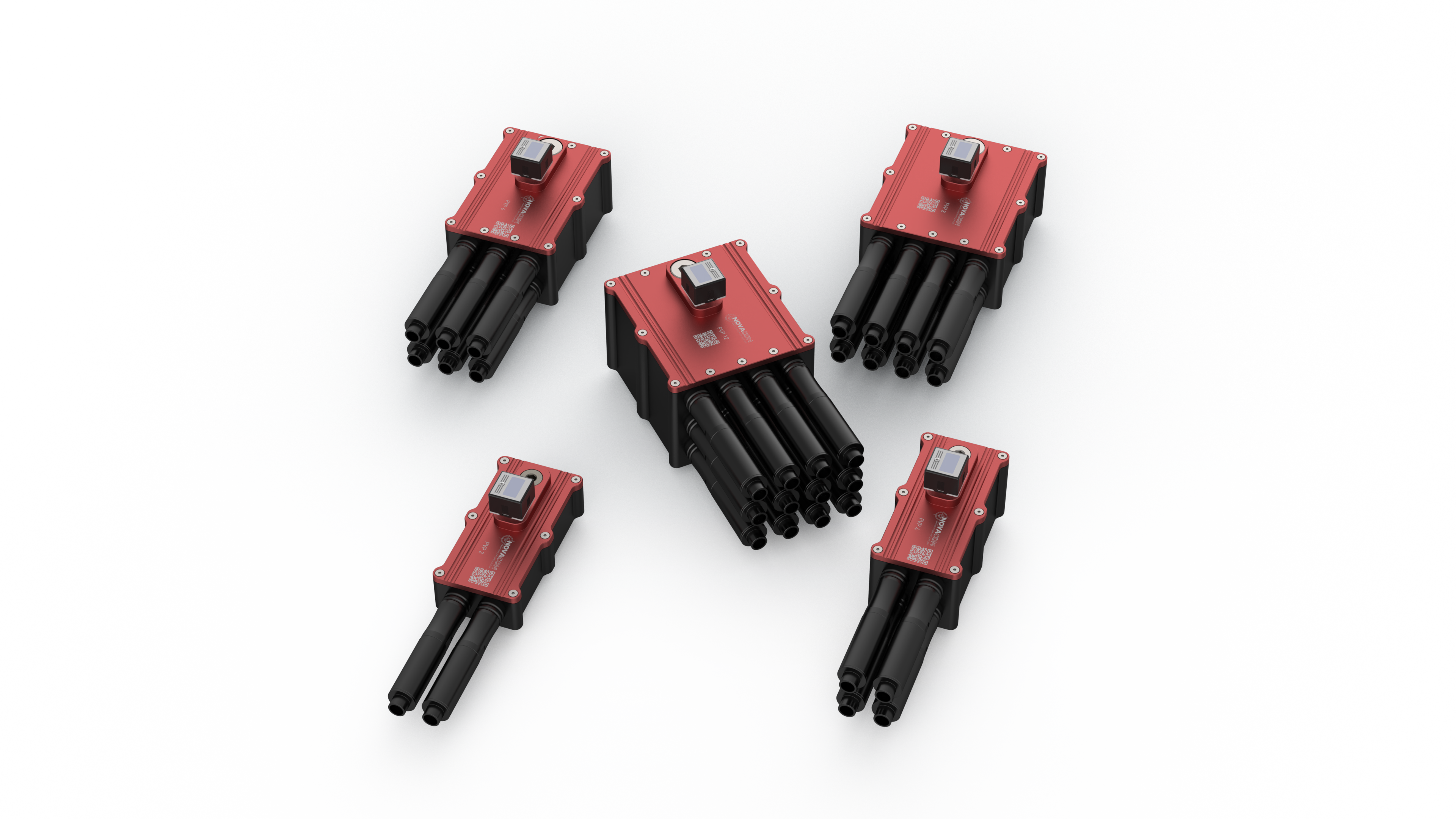

¿NECESITA UNA ALTA CAPACIDAD DE ASPIRACIÓN?
RENDIMIENTO DE LOS
PVP 2/4/6/8/12
| Presión (bar) | 6 |
|---|---|
| Consumo de aire (Nl/min) | 273 a 1280 |
| Nivel sonoro (dB) | 82 a 83 |
| Vacío (%) | 90 a 93 |
| Aspiración (Nl/min) | 640 a 4032 |
Proponemos una gama completa de bombas de vacío neumáticas "PVP", que utiliza la tecnología de cartucho multietapa de 3 etapas, garantizando las mejores prestaciones posibles, incluida una reducción en el consumo de aire utilizado.
Nuestros modelos están fabricados completamente en aluminio y equipados con de 2 a 12 cartuchos, lo que permite alcanzar hasta 4.032 Nl/min de aspiración de aire y un 93% de vacío.
Este diseño permite que nuestros productos se adapten a todos los sectores industriales (farmacéutico, agroalimentario, embotellado, metalurgia, etc.).
Nuestras PVP se integran fácilmente en sus instalaciones y son completamente desmontables para facilitar el mantenimiento.

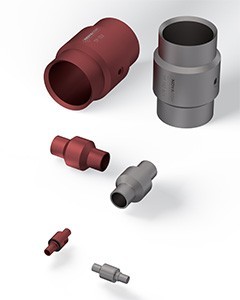

TRANSPORTE DE SUS MATERIALES
Nuestros venturis para transporte neumático "TP" permiten la aspiración y el traslado de diversos materiales (polvos, gránulos, esferas de acero, virutas de madera, etc.), así como el desfumigado de ambientes. Los TP están fabricados en aluminio o acero inoxidable y están disponibles en dimensiones que van desde Ø 19 mm hasta Ø 152 mm, lo que facilita su integración en sus tuberías.
La longitud máxima de transporte depende de la densidad del material y de la geometría de la instalación (curvas, etc.). Para el transporte a largas distancias, se recomienda instalar los venturis TP en serie.
APPLICAZIONI
- Aspirazione e trasferimento di polveri, granuli, scarti di taglio o di punzonatura (tessuti, legno, schiuma, metallo, fili, cuoio, ...) su macchine automatiche o postazioni manuali
- De-fumigamento
- Confezionamento
- Pulizia dell’officina
RENDIMIENTO DE LOS
TP 19/25/38/51/76/102/152
| Presión (bar) | 6 |
|---|---|
| Consumo de aire (Nl/min) | 425 a 1500 |
| Nivel sonoro (dB) | 102 |
| Vacío (%) | 75 a 88 |
| Aspiración (Nl/min) | 1700 a 13000 |
| Aire amplificado (Nl/min) | 2210 a 14690 |

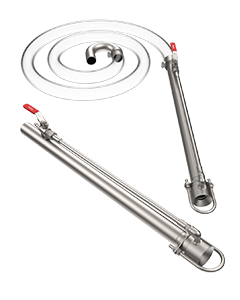

TUBOS DE ASPIRACIÓN
Las tuberías de aspiración son sistemas de transporte alimentados por aire comprimido, que permiten el traslado de materiales como los gránulos. Son adecuadas tanto para largas como para cortas distancias.
Las tuberías de aspiración están fabricadas en acero inoxidable 316L y pueden utilizarse en los sectores agroalimentario y farmacéutico (todas nuestras soldaduras están certificadas para uso alimentario).
Gracias a un regulador de presión, es posible ajustar el flujo de los productos transportados, hasta 5 kg por minuto.
PISTOLAS NEUMÁTICAS
Las pistolas neumáticas NOVACOM funcionan con aire comprimido y permiten aspirar o soplar sin necesidad de alimentación eléctrica ni piezas móviles.
Son ideales para la aspiración de todo tipo de residuos, con recogida en un saco de tela. También es posible transportar materiales a través de un tubo hacia un contenedor o un depósito.
Con una simple inversión de la válvula, la pistola neumática pasa al modo de soplado, proporcionando así un alto caudal de aire con baja presión y bajo consumo.
BOMBAS PARA BIDONES
El sistema de aspiración neumática POMPE 90 F utiliza el principio Venturi para aspirar o vaciar líquidos mediante depresión.
La bomba, conectada a un bidón metálico, funciona con una alimentación de aire comprimido. Basta con abrir la válvula de entrada para generar depresión y aspirar el líquido. Posteriormente, una inversión de presión permite vaciar el bidón.
Este sistema es seguro gracias a una válvula de seguridad que limita la presión a 2,5 bar con una alimentación de 2 bar.
